수직구조대 설치설계
수직구조대 설치설계는 현장 실측, 설치 위치 선정, 고정 방식 설계, 도면 정리, 시공 연계의 순서로 진행합니다. 같은 제품도 벽체와 개구부, 하강 공간에 따라 설계가 달라지므로 현장 확인 결과를 바탕으로 설계안을 확정합니다.

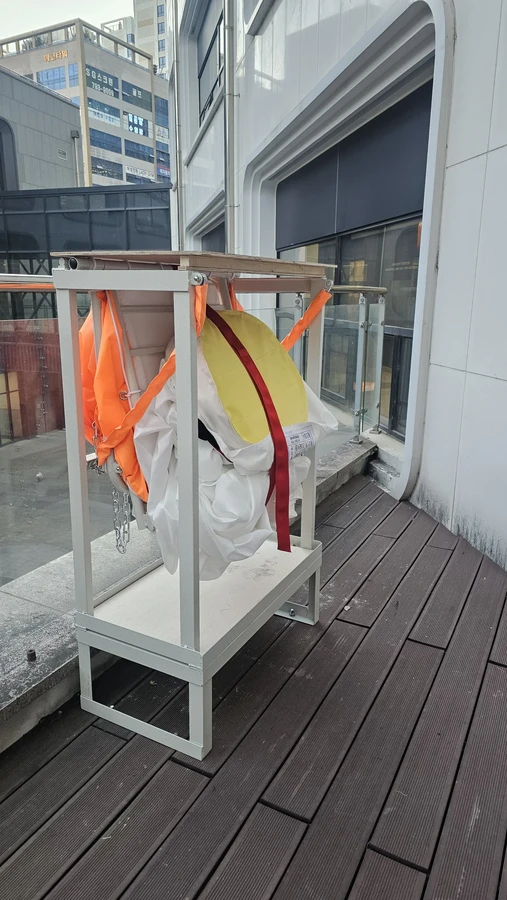

설계가 반영된 설치 현장
설계된 위치에 실제로 설치된 수납함과 프레임, 펼쳐진 하강 통로입니다.
설계 프로세스 5단계
설계는 현장에서 시작해 현장으로 돌아갑니다. 각 단계의 결과가 다음 단계의 조건이 됩니다.
현장 실측
개구부·벽체·하강 구간을 측정합니다.
위치 선정
간섭 없는 위치를 후보로 정합니다.
고정 방식 설계
벽체 재질에 맞는 고정 방식을 정합니다.
도면 정리
위치와 구성을 도면·개략도로 정리합니다.
시공 연계
시공 순서와 일정에 설계를 반영합니다.
설계가 시공 품질을 결정하는 이유
수직구조대는 같은 제품을 설치하더라도 건물이 모두 달라 현장마다 고정해야 하는 벽체, 지지 면, 주변 장애물이 다릅니다. 설계는 이 차이를 시공 전에 정리해 현장에서의 임기응변을 줄이는 과정입니다.
실측에서 오차가 생기면 도면이 어긋나고, 도면이 어긋나면 시공 중 위치를 바꾸게 되어 고정 품질이 떨어질 수 있습니다. 그래서 실측 단계에서 하강 경로까지 함께 확인합니다.
설계 단계에서 확인하지 못한 문제를 시공 중에 만나는 일을 줄이는 것이 핵심입니다. 이는 일정과 비용을 예측 가능하게 만드는 방법이기도 합니다.
설계 단계에서 협의되는 내용
설계는 업체가 혼자 완성하는 문서가 아니라 건물 관리자와 협의해서 확정하는 과정입니다. 위치 후보, 고정 방식, 마감 영향, 작업 시간대 같은 항목을 설계안으로 공유하고 의견을 반영합니다.
벽체를 건드리는 작업은 건물 소유자와 관리 주체의 동의가 필요하고, 임대 건물이라면 임대인 확인이 먼저 필요한 경우가 많습니다. 설계 협의 때 이런 확인 절차도 함께 안내합니다.
설계가 확정되면 시공 단계에서는 설계 변경 없이 진행하는 것이 원칙입니다. 불가피한 변경이 생기면 사유를 기록하고 관리자께 알립니다.
설계 단계별 확인 항목
측정 범위
개구부 안쪽 치수와 설치 면, 하강 구간 전체를 측정하고 기록합니다.
후보 비교
두세 곳의 후보를 비교해 간섭과 접근성이 가장 나은 위치를 고릅니다.
벽체 대응
콘크리트, 조적, 경량 벽체 등 재질별로 적합한 고정 방식을 검토합니다.
정리 방식
위치·구성·주의 사항을 현장 담당자가 이해하기 쉬운 형태로 정리합니다.
시공 반영
도면과 일정을 시공 순서에 반영하고 변경 시 갱신합니다.
설계 때 함께 정하는 관리 기준
설계 단계에서 설치 후 점검 때 확인할 기준 상태를 정해 두면 이후 관리가 쉬워집니다. 고정 위치, 프레임 방향, 수납부 위치를 도면에 표시하고 사진으로 남기는 방식입니다.
설치 위치가 여러 곳이라면 위치마다 번호를 붙여 도면, 점검표, 기록이 같은 번호로 이어지게 하는 것도 설계 단계에서 정합니다. 번호 체계는 이후 점검과 보수 이력을 관리하는 기반이 됩니다.
설계안 검토 시 질문하면 좋은 것
설계안을 받으면 위치가 왜 그곳으로 정해졌는지, 다른 후보는 무엇이었는지 물어보세요. 이유를 설명할 수 있는 설계가 현장 근거가 있는 설계입니다.
고정 방식이 벽체 재질에 맞는지, 시공 후 점검할 수 있는 구조인지도 확인하세요. 이후 점검과 교체까지 고려한 설계인지가 중요합니다.
설계 산출물 구성
| 산출물 | 내용 | 활용 |
|---|---|---|
| 설치 위치도 | 층·개구부별 설치 위치 | 관리자 협의·시공 기준 |
| 고정 구성안 | 고정 방식과 부품 구성 | 시공 품질 확인 |
| 시공 순서 | 작업 단계와 일정 | 현장 진행 관리 |
| 점검 기준 | 설치 후 확인할 항목 | 검수·인계 |
운영 주체 — 포소화협회 (제이엠시스템즈 / JMSYS)
이 페이지는 실제 사업자인 포소화협회(제이엠시스템즈 / JMSYS)가 운영하는 수직구조대 전문 사이트의 정보입니다. 현장 확인, 설치, 점검, 사용 안내까지 한 사업자가 직접 상담합니다. 사진 속 서류는 사업자가 보유한 소방시설업 등록증 사본입니다.
- 업체명
- 포소화협회 (제이엠시스템즈 / JMSYS)
- 대표
- 이종명
- 사업자등록번호
- 210-81-78365
- 사업장 주소
- 경기 양주시 은현면 도하리 168-2
- 연락처
- 010-7302-9789
수직구조대 설치설계, 자주 묻는 질문
수직구조대 설치설계에는 무엇이 포함되나요?
현장 실측 결과 정리, 설치 위치 선정, 고정 방식과 부품 구성, 설치 도면, 시공 순서 계획이 포함됩니다. 설계는 현장 조건에 맞추기 위한 단계이므로 건물마다 결과물의 범위가 다를 수 있습니다.
설계 없이 바로 설치할 수는 없나요?
현장 조건 확인과 위치 결정 없이 설치하면 고정 불량이나 하강 경로 간섭 같은 문제가 생길 수 있어 권하지 않습니다. 규모가 작은 현장도 최소한의 실측과 위치 검토는 거칩니다.
설계 도면은 제공받을 수 있나요?
설치 위치와 구성을 정리한 도면이나 개략도를 현장 필요에 맞게 제공합니다. 제공 범위는 협의 단계에서 안내하며, 관계 기관 제출이 필요한 경우 요구되는 형식을 먼저 확인합니다.
설계 과정에서 건물 관리자의 확인이 필요한가요?
네, 위치와 고정 방식은 건물 관리 주체의 확인과 동의가 필요합니다. 벽체나 마감을 건드리는 작업이므로 설계안을 공유하고 협의한 뒤 시공을 진행합니다.
설계 후 조건이 바뀌면 어떻게 하나요?
공사나 구조 변경 등으로 조건이 달라지면 해당 부분을 다시 확인하고 설계를 수정합니다. 시공 전에 변경 사항이 생기면 알려주시는 것이 가장 좋으며, 시공 중 발견된 변경도 즉시 반영합니다.
